Установка приборной панели от ГАЗ-3110 на М2141

У 41-х, ранних годов выпуска, приборная панель не очень красивая и не очень современная в отличие от более поздних (Святогоров). У неё внешняя подсветка и тусклые шкалы. Поэтому многие задумывались о ее смене…

Один из неплохих вариантов комбинация приборов от Волги (ГАЗ-3110)
В продаже для существует множество вариантов комбинаций приборов для этих машин. Но нас интересуют только эти:
1) 38.3801 – базовая КП от ГАЗ-3110 – светятся шкалы, стрелки. На КП имеется огромное количество контрольных лампочек на все случаи жизни, а также стрелочные приборы – вольтметр, тахометр, спидометр, манометр (давление масла), температура охлаждающей жидкости, уровень топлива.
2) 382.3801 – то же, что и п.1, но тахометр может брать сигнал как от генератора (как у п.1) так и от катушки зажигания (как штатная приборка Москвича).
3) 385.3801010 – КП «нового образца». Устанавливалась, в частности, на Волги 3110 с крайслеровским двигателем. Тоже, огромное количество лампочек, стрелочных приборов заметно меньше – температура охлаждающей жидкости, тахометр, спидометр, уровень топлива. Зато, цифровой манометр и цифровой вольтметр, цифровые одометры (общий и суточный) – отображаются на двух маленьких жидкокристаллических индикаторах. Она существенно отличается от п.п. 1 и 2 наличием кучки микропроцессоров внутри. При этом, схема подключения совершенно аналогична «старым» приборкам (конечно, есть нюансы, но в целом – один в один) – за что респект и уважуха инженерам.

И так, что было сделано?
Переделали приборную панель: прорезали посадочное место под КП в крышке приборной панели. При этом срезаются штатные крепежные отверстия козырька. Его придется приклеить, но это скорее даже плюс чем минус – один скрип приборной панели исчезнет из салона навсегда. Срезать можно острым ножом либо ножовкой по металлу.

pp3110_1

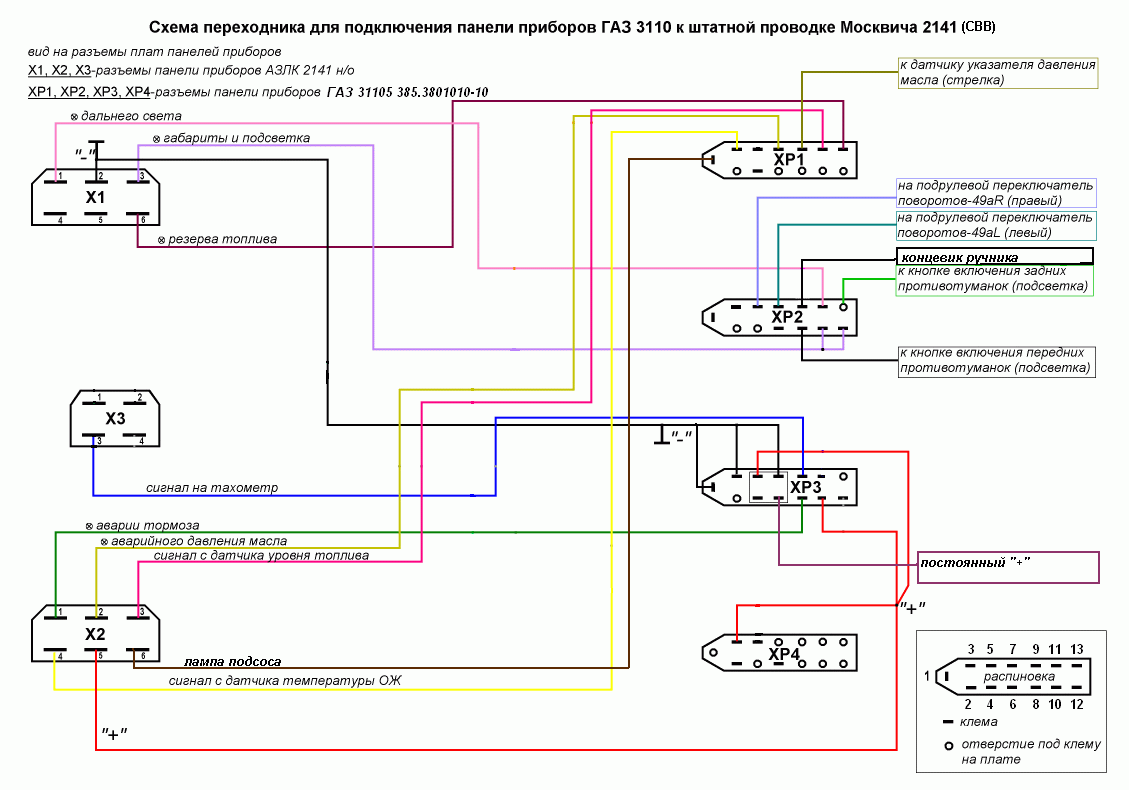

Сделали переходной жгут по схеме взятой с club.azlk.net. Переходной жгут позволяет свести переделки электрики практически к нулю. Кроме того, в дальнейшем можно будет проще подключить к сигнальным лампам дополнительные датчики.

shem_3110_to_2141

Для жгута нужны два шестиконтактных разъема с широкими клеммами, и четыре двенадцатиконтактных разъема с узкими клеммами. В случае установки приборки на Святогор (нужен еще один четырех-контактный разъем X3)

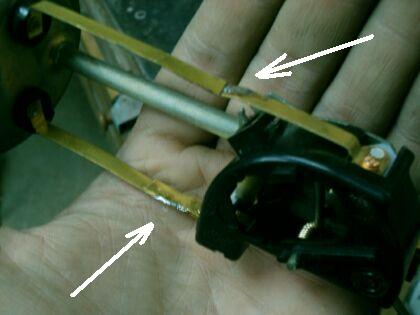

Заменили резистор у датчика уровня топлива. Дело в том что у резисторов датчика Москвича и Волги разные сопротивления, и меняются они в зависимости от заполненности бака с точностью да наоборот.

pp3110_6

Заменил трос привода спидометра на электронный датчик спидометра от ИЖ Ода.

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

Датчик встает на место тросика привода спидометра как родной. Делается это потому, что в волговской приборке спидометр электронный. Для датчика нужен трехконтактный разъем, такой же как для подключения датчика Холла на траблере. Точность установленного спидометра, на всякий случай, проверили по прибору GPS. Показания в норме!

Закрепили крепежные уши на новой приборке. Использовали металлические уголки в качестве крепежа.

pp3110_2

Заделали пустоты в верхних углах козырька приборной панели. Дело в том, что волговская приборка более округлая по верху, чем родная москвичевская. Поэтому при установке приборки и козырька в верхних углах остаются отверстия. Пластмассу использовали той же фактуры, что и козырек.

pp3110_3

Для подключения датчика давления масла на УЗАМе на месте штатного датчика аварийного давления масла устанавливам тройник под масляный датчик давления, куда вкручиваются уже два датчика – датчик давления от двигателя ЗМЗ 406, и датчик аварийного давления. Внимание – резьба в блоке цилиндров и на тройнике разная. Нужен переходник!

В итоге непосредственно установка данной КП в приборную панель М2141 превратилась в два действия – втыкание разъемов на места, и прикручивание комбинации приборов на место.

pp3110_4

Изначально остаётся незадействованным большое количество сигнальных ламп. Тут вопрос времени — нужно добавлять соответствующие датчики. Очень полезны датчики уровня омывающей жидкости (поплавок от ВАЗ 2110), уровня охлаждающей жидкости, датчик уровня масла и т.д…

Автор инсталяции: Леонид (aka McLeon)
