Момент и порядок затяжки основных резьбовых соединений двигателей ВАЗ и УЗАМ

Таблица моментов затяжки резьбовых соединений при сборке классических двигателей ВАЗ и УЗАМ

Затягиваемая деталь

Обозначение резьбы

Момент затяжки, кгс.м

Двигатель ВАЗ-2106
Болт крепления головки блока цилиндров (предварительная затяжка)

М12×1,25

3,4–4,2

Болт крепления головки блока цилиндров (окончательная затяжка)

М12×1,25

9,8–12,1

Болт крепления головки блока

М8

3,2–4,0

Болт крепления поддона картера

М6

0,6-0,8

Болт и гайка крепления крышки привода распределительного вала

М6

0,6–0,8

Болт крепления маховика

М10×1,25

7,2–8,9

Гайка крепления корпуса подшипников распределительного вала

М8

1,9–2,3

Гайка регулировочного болта клапана

М12×1,25

4,8–5,6

Втулка регулировочного болта клапана

М18×1,5

8,5–10,5

Гайка крепления впускного и выпускного коллекторов к головке блока цилиндров

М8

2,1–2,6

Гайка крепления приемной трубы глушителя к фланцу выпускного коллектора

М8

1,1–1,6

Гайка крепления приемной трубы глушителя к кронштейну силового агрегата

М8

1,1–1,6

Гайка крепления карбюратора к впускному коллектору

М8

1,4–1,7

Болт крепления насоса охлаждающей жидкости

М8

2,2–2,7

Гайка крепления топливного насоса к блоку цилиндров

М8

1,4–1,7

Гайка крепления выпускного патрубка рубашки охлаждения

М8

1,4–2,3

Свеча зажигания

М14×1,25

3,2–4,0

Болт крепления стартера к картеру сцепления

М8

2,2–2,7

Болт крепления кронштейна генератора к блоку цилиндров

М10×1,25

4,5–5,6

Гайка болта крепления генератора к кронштейну

М12×1,25

4,6–7,4

Гайка крепления установочной планки к генератору

М10×1,25

2,9–4,6

Гайка крепления кронштейнов передней опоры к блоку цилиндров двигателя

М8

1,4–1,8

Гайка болта крепления подушки передней опоры к кронштейну двигателя и переходнику

М8

1,4–1,8

Болт крепления переходника к поперечине передней опоры

М12

5,0–6,2

Гайка болта крепления поперечины передней опоры к лонжеронам кузова

М10×1,25

2,8–3,6

Болт крепления картера сцепления к блоку цилиндров

М12×1,25

5,0–6,2

Болт крепления крышек коренных подшипников

М10×1,25

7,0–8,6

Гайка болта крышки шатуна

М9×1

4,4–5,5

Болт звездочек распределительного вала и вала привода вспомогательных агрегатов

4,2–5,1

Болт крепления шкива коленчатого вала

М20×1,5

10,4–12,8

Двигатель УЗАМ-3317

Гайка крепления головки блока цилиндров

М12×1,25

9,0–10,0

Болт крепления масляного картера к блоку цилиндров

М6

0,6–0,8

Болт крепления верхней крышки распределительных звездочек к головке блока цилиндров и нижней крышке распределительных звездочек

М6

0,6–0,8

Гайка крепления нижней крышки распределительных звездочек к блоку цилиндров

М8×1

1,4–1,7

Гайка крепления впускного и выпускного коллекторов к головке блока цилиндров

М8×1

1,4–1,7

Гайка крепления приемной трубы глушителя к фланцу выпускного коллектора

М10×1

2,2–3,2

Гайка крепления приемной трубы глушителя к кронштейну силового агрегата

М8

1,1–1,6

Гайка крепления карбюратора к впускному коллектору

М8×1

1,4–1,7

Гайка крепления насоса охлаждающей жидкости

М8×1

1,4–1,7

Гайка крепления топливного насоса к головке блока цилиндров

М8

1,4–1,7

Свеча зажигания

М14×1,25

3,2–4,0

Гайка крепления стартера к картеру сцепления

М12×1,25

5,5–6,0

Гайка крепления кронштейна генератора к блоку цилиндров

М8×1

1,4–1,7

Гайка болта крепления генератора к кронштейну

М10×1,25

4,4–5,6

Болт крепления установочной планки генератора

М8

1,4–1,8

Гайка крепления кронштейнов передней опоры к блоку цилиндров двигателя

М10×1,25

2,8–3,6

Гайка болта крепления подушки передней опоры к кронштейну двигателя и переходнику

М8

1,4–1,8

Болт крепления переходника к поперечине передней опоры

М12

5,0–6,2

Гайка болта крепления поперечины передней опоры к лонжеронам кузова

М10×1,25

2,8–3,6

Гайка крепления картера сцепления к блоку цилиндров

М10×1,25

4,4–5,6

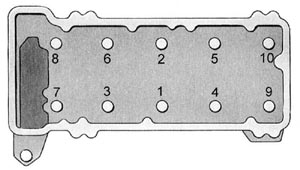

Порядок затяжки болтов крепления головки блока цилиндров двигателя ВАЗ-2106:

Порядок затяжки болтов крепления головки блока цилиндров двигателя ВАЗ-2106Порядок затяжки гаек крепления корпуса подшипников распределительного вала двигателя ВАЗ-2106:

Порядок затяжки гаек крепления корпуса подшипников распределительного вала двигателя ВАЗ-2106Порядок затяжки гаек шпилек крепления головки блока цилиндров двигателя УЗАМ-3317:

Порядок затяжки гаек шпилек крепления головки блока цилиндров двигателя УЗАМ-3317Порядок затяжки болтов крепления верхней крышки распределительных звездочек двигателя УЗАМ-3317:

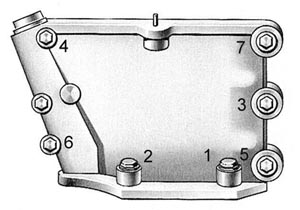

Порядок затяжки болтов крепления верхней крышки распределительных звездочек двигателя УЗАМ-3317
