Таблица моментов затяжки резьбовых соединений при сборке двигателей ЗМЗ-406, ЗМЗ-402 и их модификаций
|
Наименование соединения |
Момент затяжки, Н·м (кгс·м) |
|
Двигатель ЗМЗ-4062
|
|
| Болт крепления крышки коренного подшипника | 100-110 (10,0-11,0) |
| Гайка болта крепления крышек шатунов | 68-75 (6,8-7,5) |
| Болт крепления маховика | 72-80 (7,2-8,0) |
| Болт крепления головки блока цилиндров: | |
| – первый этап | 40-60 (4,0-6,0) |
| – второй этап | 130-145 (13,0-14,5) |
| Болт крепления крышки распределительного вала | 19-23 (1,9-2,3) |
| Стяжной болт коленчатого вала (храповик) | 104-128 (10,4-12,8) |
| Болт крепления зубчатого колеса распределительного вала | 56-62 (5,6-6,2) |
| Гайка крепления впускной трубы | 29-36 (2,9-3,6) |
| Болт крепления передней крышки головки блока цилиндров | 22-27 (2,2-2,7) |
| Болт крепления шкива водяного насоса | 22-27 (2,2-2,7) |
| Болт крепления водяного насоса | 22-27 (2,2-2,7) |
| Болт крепления зубчатых колес промежуточного вала | 22-27 (2,2-2,7) |
| Гайка крепления ресивера к впускной трубе | 19-23 (1,9-2,3) |
| Гайка крепления выпускного коллектора | 20-25 (2,0-2,5) |
| Болт крепления масляного картера | 12-18 (1,2-1,8) при обеспечении герметичности допускается момент 6 Н·м (0,6 кгс·м) |
| Болт крепления крышки головки блока цилиндров | 5,0-8,0 (0,5-0,8) при обеспечении герметичности допускается момент 3 Н·м (0,3 кгс·м) |
| Болт крепления сальникодержателя | 12-18 (1,2-1,8) |
| Болт крепления топливопровода с форсунками | 5,0-8,0 (0,5-0,8) |
| Болт крепления индуктивных датчиков | 5,0-8,0 (0,5-0,8) |
| Свеча зажигания | 31-38 (3,1-3,8) |
| Болт крепления стартера | 67-75 (6,7-7,5) |
| Гайка крепления кронштейнов генератора | 12-18 (1,2-1,8) |
| Болт крепления нажимного диска сцепления | 20-25 (2,0-2,5) |
| Болт крепления картера сцепления | 42-51 (4,2-5,1) |
| Болт крепления усилителя картера сцепления | 29-36 (2,9-3,6) |
| Болт крепления опоры вилки выключения сцепления | 42-51 (4,2-5,1) |
|
Двигатель ЗМЗ-402 и ЗМЗ-4021
|
|
| Болт крепления крышки распределительных шестерен | 11-16 (1,1-1,6) |
| Гайка крепления крышки распределительных шестерен | 12-18 (1,2-1,8) |
| Гайка крепления крышки коробки толкателей | 12-18 (1,2-1,8) |
| Гайка крепления головки блока цилиндров | 85-90 (8,5-9,0) |
| Болт крепления задней крышки головки блока цилиндров | 11-16 (1,1-1,6) |
| Гайка болта крепления крышки шатуна | 68-75 (6,8-7,5) |
| Гайка крепления маховика | 78-83 (7,8-8,3) |
| Болт крепления шкива коленчатого вала | 11-16 (1,1-1,6) |
| Стяжной болт коленчатого вала (храповик) | 170-220 (17-22) |
| Болт крепления упорного фланца распределительного вала | 11-16 (1,1-1,6) |
| Болт крепления зубчатого колеса распределительного вала | 55-60 (5,5-6,0) |
| Гайка крепления стойки оси коромысел | 35-40 (3,5-4,0) |
| Болт крепления крышки коромысел | 4,5-8,0 (0,45-0,8) |
| Гайка крепления выпускного коллектора к впускной трубе | 44-56 (4,4-5,6) |
| Гайка крепления впускной трубы и выпускного коллектора к головке блока | 40-56 (4,0-5,6) |
| Гайка крепления масляного картера | 12-15 (1,2-1,5) |
| Гайка крепления масляного насоса | 18-25 (1,8-2,5) |
| Болт крепления привода распределителя зажигания | 6,0-8,0 (0,6-0,8) |
| Гайка крепления крышки коренного подшипника | 100-110 (10-11) |
| Гайка крепления масляного фильтра | 12-18 (1,2-1,8) |
| Болт крепления топливного насоса | 12-18 (1,2-1,8) |
| Гайка крепления фильтра тонкой очистки топлива | 12-18 (1,2-1,8) |
| Гайка крепления водяного насоса | 18-25 (1,8-2,5) |
| Болт крепления шкива водяного насоса | 12-18 (1,2-1,8) |
| Болт крепления картера сцепления | 28-36 (2,8-3,6) |
| Гайка крепления картера сцепления | 40-56 (4,0-5,6) |
| Болт крепления нажимного диска сцепления | 20-25 (2,0-2,5) |
| Гайка крепления кронштейна генератора | 44-62 (4,4-6,2) |
| Гайка крепления генератора | 44-56 (4,4-5,6) |
| Свеча зажигания | 30-40 (3,0-4,0) |
| Болт крепления вентилятора | 14-18 (1,4-1,8) |

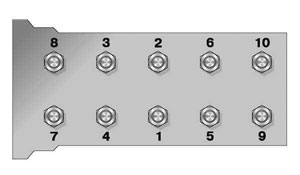

Порядок затяжки болтов крепления головки блока цилиндров двигателя ЗМЗ-406:
Порядок затяжки болтов крепления головки блока цилиндров двигателя ЗМЗ-402:
