Установка бесконтактной системы зажигания на двигатель УЗАМ, на примере автомобиля Москвич 21412

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества:

• Биение и вибрация бегунка в датчике-распределителе практически не оказывают влияние на равномерность распределения искрообразования по цилиндрам двигателя;
• Отсутствие в датчике-распределителе подвижных контактов прерывателя существенно повышает надежность и упрощает техническое обслуживание датчика (отпадает необходимость периодической зачистки контактов прерывателя и регулировки зазора между ними);
• Обеспечение системой повышенной энергии разряда, значительно улучшает надежность воспламенения горючей смеси в цилиндрах двигателя, что особенно важно на режимах разгона автомобиля, когда условия для воспламенения смеси неблагоприятны из-за временного обеднения смеси;
• обеспечение надежного пуска двигателя при низких температурах, значительно снижающих напряжение в бортовой сети автомобиля (БСЗ практически не вызывает изменения параметров искрообразования даже при падении напряжения до 6 В).
• Энергия искрового разряда при использовании БСЗ на средних оборотах вращения коленчатого вала в 3…4 раза выше, чем при классической системе зажигания, в связи с этим даже значительное отложение нагара на свечах зажигания не оказывает существенного ухудшения искрообразования в цилиндрах двигателя.
• Схема коммутатора обеспечивает защиту катушки зажигания от перегрузки, повышая надежность и срок службы всей системы. После остановки двигателя первичная обмотка катушки зажигания принудительно отключается, что обеспечивает сохранность катушки при длительной стоянке автомобиля с включенным зажиганием при неработающем двигателе.
• За счет того, что в датчике-распределителе отсутствует контактная группа, при высоких оборотах двигателя обеспечивается четкое и бесперебойное искрообразование, чего нет в КСЗ.

В бесконтактной системе зажигания, вместо контактного распределителя зажигания, установлен датчик-распределитель. В нем взамен контактов прерывателя используется магниточувствительный полупроводниковый элемент — электронный микропереключатель (датчик Холла), работа которого основана на физическом эффекте Холла. Для учета влияния режимов работы двигателя (частота вращения коленчатого вала и нагрузка) на величину угла опережения зажигания в конструкции датчика — распределителя, предусмотрен центробежный механический и вакуумный автоматический регуляторы, сходные с аналогичными автоматами классических систем зажигания.
Распределение высоковольтных импульсов по цилиндрам двигателя в датчике-распределителе производится с помощью вращающегося бегунка.
Коммутация первичной обмотки катушки зажигания в БСЗ производится электронным коммутатором преобразующем управляющие импульсы с датчика — распределителя зажигания в импульсы тока в первичной обмотке катушки зажигания. Для повышения энергии искрообразования первичная обмотка выполнена с малой величиной активного сопротивления (0,45 Ом), благодаря чему максимальная сила тока в первичной обмотке катушки зажигания перед искровым разрядом достигает большой величины (до 10 А, вместо 3…5 А у катушек классической системы зажигания). Поэтому катушки БСЗ не взаимозаменяемы с катушками контактной системы зажигания. Применение их в классической системе зажигания приведет к немедленному выгоранию контактов прерывателя.

Для установки БСЗ на двигатель УЗАМ, требуется приобретение следующих компонентов:

1. Датчик — распределитель зажигания (трамблер) — 54.3706
2. Катушка зажигания от ВАЗ 2108 — 27.3705
3. Коммутатор зажигания от ВАЗ 2108 — 95.3734 (36.3734)
4. Жгут соединительных проводов.
5. Качественные высоковольтные провода

Комплект для установки выглядит следующим образом:

Установка БСЗ на автомобиль не представляет сложности и на её установку уходит не больше полутора часов. Для начала аккуратно демонтируем старую систему зажигания. Для удобства работы, рекомендуется снять решётку радиатора и воздуховод радиатора. Тем самым мы обеспечим свободный доступ к распределителю зажигания. Открутив гайку крепления трамблера, отсоединив низковольтный и высоковольтные провода, отсоединив трубку вакуумного корректора УОЗ — снимаем трамблер. Со старого трамблера снимаем уплотнительное резиновое кольцо, оно понадобится для установки на новый трамблер (в комплекте с новым трамблером уплотнительного кольца нет).
От катушки зажигания отсоединяем высоковольтный провод, и низковольтные провода. Провода идущие к контакту ”К” (кроме провода идущего к трамблеру) и к контакту “Б” на катушке зажигания в дальнейшем подсоединяются к новой катушке. Провод, присоединенный к контакту ВК, изолируется и больше не используется. Снимаем катушку зажигания и вместе с трамблером откладываем в запас…

Монтаж зажигания начинаем с установки нового трамблера. Одев на него резиновое уплотнительное кольцо, устанавливаем его вместо старого, предварительно сориентировав привод трамблера с его ответной частью. Неправильно установить трамблер не получится (если особо не усердствовать), так как паз, куда вставляется ответная часть трамблера, имеет смещение от центра. Установив трамблер, подсоединяем трубку вакуумного корректора и высоковольтные провода.

Находим место для установки коммутатора (я установил его на правый брызговик). Желательно, что бы место установки было как можно дальше от нагревающихся деталей, и брызг попадающих в подкапотное пространство при движении автомобиля. Размечаем точки крепления, засверливаем их и крепим коммутатор на два самореза. Затем закрепляем новую катушку зажигания на месте старой. В конечном итоге получаем такую картинку.

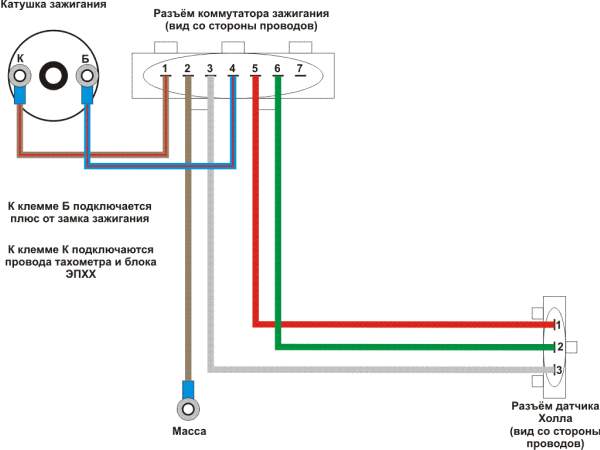

Осталось развести жгут проводов. Здесь есть несколько нюансов, на которые хотелось бы обратить особое внимание. В том жгуте проводов, который был мною приобретен в магазине, были плохо обжаты контакты и поэтому пришлось их переобжимать, а в дальнейшем, для пущей надежности пропаивать. Все разъемы, должны быть плотно вставлены и защелкнуты. Важно не перепутать провода, при подсоединении к катушке зажигания. Подключать жгут проводов следует по схеме приведенной ниже:

После установки комплекта БСЗ, требуется выставить угол опережения зажигания. Если все компоненты зажигания исправны, и монтаж произведен без ошибок, то двигатель пускается сразу.

Автор статьи: Константин (aka Konst)
