Установка задних дисковых тормозов на НИВУ

История знает много попыток сделать это, в том числе и удачных. Но большинство этих переделок заканчиваются тем, что устанавливаются тормозные суппорта от Оки! А как же ручник?

Гидравлика? Это не серьезно, т.к. настоящая гидравлическая система стояночного тормоза очень сложна и ей необходимо устройство, которое будет поддерживать постоянно высокое давление в тормозной системе. Как мне удалось узнать, что бы этого добиться нужно достать очень дорогие и редкие детали! А использование простого рабочего цилиндра (например, зачастую многие «мастера» используют главный цилиндр сцепления) не обеспечит необходимого эффекта. Т.к. при длительной стоянке, манжеты главного цилиндра неизбежно начнут перепускать жидкость, и это приведет к тому, что давление в тормозной системе снизится, и машина может покатиться! К тому же такое исполнение стояночного тормоза, никогда не пройдет сертификацию, что не позволит Вам пройти техосмотр.

Поэтому при установке тормозного диска на заднюю ось нужен суппорт со механическим приводом стояночного тормоза. В нашем случае выбор пал на марку Nissan, т.к. я уже однажды использовал задние тормозные элементы этой фирмы.

На многих импортных автомобилях с задними дисковыми тормозами, стояночный тормоз — это отдельная система. Как, например, у могих автомобиле марки «Toyota». Они используют тормозной диск со встроенным внутри тормозным барабаном. При этом основное торможение производится за счет колодок дискового тормоза, а стояночный тормоз работает за счет маленького барабанного тормозного механизма, находящегося внутри тормозного диска.
Задние суппорта Nissan хороши тем, что в них встроен специальный механический привод. Т.е. когда Вы дергаете «ручник», тросик поворачивает ось механического привода, и поршень выталкивается, прижимая колодки к тормозному диску.
Эта система, естественно, соответствует общепринятым стандартам и при желании можно все-таки пройти сертификацию, тем самым, зарегистрировав «переделку» тормозной системы в Вашем автомобиле. В этом случае проблем с техосмотром не будет! Но сертификация занимает много времени, к тому же не факт, что ее удастся пройти в нашем городе… Поэтому решать Вам!

Много времени ушло на выбор подходящего тормозного диска. К примеру, диск от Соболя полностью подходит за заднюю ступицу Нивы, но эти диски выпускаются только вентилируемые, а найти под них суппорт с системой механического привода стояночного тормоза, рассчитанный на такую толщину – очень сложно! А может и вовсе не возможно! Так как задние тормоза не нуждаются в дополнительном охлаждении. Можно было бы их, конечно, проточить, но тогда диск становился совсем тонким (менее 7мм).
В конце концов было решено переделать родной Нивовский тормозной диск (передний). Все, что было нужно для установки его на ступицу – это расточить центральное отверстие до 122,5 мм. Т.е. «снять» по кругу 7,25 мм. (изначально там отверстие где-то 108 мм.).

zdt_niva_1

После этого диск заподлицо ставиться на посадочное место с обратной стороны задней ступицы. Конструкция получается аналогично передней. Из-за того, что диск оказывается позади ступицы (как спереди), шпильки колес тоже нужно поменять, установив передние!
Установив тормозной диск на заднюю ступицу, и запрессовав колесные шпильки, нужно затянуть колесные гайки (подложив шайбы), для того, что бы диск окончательно сел на посадочное место! Что бы избежать перекоса, гайки, естественно, следует затягивать через одну, как бы крест-накрест!

zdt_niva_2

ВАЖНЫЙ ФАКТ:
На ступице диаметр центральной посадочной части под диск получается = 98 мм, такой же диаметр центрального отверстия имеют родные диски для НИВЫ. НО!! В связи с тем, что тормозной барабан (стоявший на супице) был заменен на тормозной диск (стоящий за ступицей), на ступице имеется фаска диаметром 100 мм!, которую необходимо обязательно сточить!!! т.к. она не дает колесному диску сесть вплотную на ступицу, и диск будет сильно «бить» т.к. не сядет до конца!

zdt_niva_3

Далее настает черед тормозных суппортов…
Для работы были выбраны «контрактные» суппорта из Японии! от автомобиля Nissan BlueBird U12 (он имеет схожую массу!).

zdt_niva_4

Так же были приобретены новые тормозные колодки фирмы Lucas!

zdt_niva_5

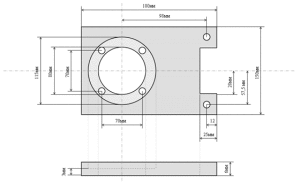

Исходя из конструкции всех деталей был составлен чертеж…

zdt_niva_shema

…по которому в последствии были выточены две переходные пластины из стали толщиной 6 мм.

zdt_niva_6

Переходная пластина устанавливается своим посадочным местом в торец задней балки, вместо щитка барабанного тормоза. При этом уши крепления суппорта должны смотреть в сторону движения автомобиля. Далее вставляется полуось, и болтами, находящимися в крышке подшипника все стягивается. Переходная пластина оказывается зажатой между балкой и крышкой подшипника. Сам подшипник в это время, как и положено, фиксируется во фланце балки, посадочная глубина которого на 3мм. меньше толщины подшипника. А эти 3мм. дает переходная пластина (или в обычной ситуации – задний щиток барабанного тормоза).

zdt_niva_7

Далее необходимо изготовить новый грязезащитный щиток.
Для этого берем картон, прикладываем по месту и делаем форму (трафарет) будущего щитка. Затем берем лист металла толщиной 1 – 1.2мм. обводим трафарет маркером или карандашом, берем электро-лобзик с пилкой по металлу, аккуратно вырезаем и сверлим отверстия!
Самая оптимальная форма щитка (с четырьмя точками крепления) видна ниже на фото (№1 – картонный трафарет, №2 – вырезанный из металла и покрытый антигравием новый грязезащитный щиток).

zdt_niva_8

Прикручиваем щиток к переходной пластине. В ней придется по месту просверлить два дополнительных отверстия под болт М6 для крепления щитка.

zdt_niva_9

Щиток прикручивается четырьмя болтами. Два небольших болта М6 (на фотографии слева), под них следует подложить широкие шайбы. И два болта М10*30*1,25, которые так же крепят скобу тормозного суппорта к переходной пластине. При этом щиток фиксируется очень жестко и не вибрирует!

При установке скобы тормозного суппорта, в некоторых случаях она может задевать за тормозной диск, в таком случае между ней и переходной пластиной устанавливается шайба толщиной 1мм.

zdt_niva_10

В скобу вставляются колодки. На некоторых колодках может быть установлен «скрипун», такая металлическая пластинка, которая начинает издавать неприятный звук, когда колодка изнашивается до минимального уровня. Она устанавливается на задней колодке, и в данном случае может помешать установке колодки на место. Если это происходит – нужно просто удалить ее. Делается это просто кусачками или напильником!

zdt_niva_11

Теперь необходимо проложить тормозные трубки. Металлическую трубку в суппорт не закрутишь, поэтому к суппорту нужно присоединять резиновый тормозной шланг, а его уже в свою очередь соединить с трубкой!

zdt_niva_12

Т.к. трос ручника теперь выходит снизу, освобождаются два кронштейна на самой балке, которые я использовал для крепления сочленения тормозной трубки идущей от тройника в средней части балки и резинового тормозного шланга идущего от суппорта. Тормозной шланг я взял от ВАЗ-2101 (короткий). А вот металлические трубки подбираются по месту!

zdt_niva_14

Все потенциально опасные места, а так же места соприкосновения трубок с фиксаторами нужно обмотать меленьким кусочком сырой резины или двухсторонним резиновым скотчем.

Для того, что бы соединить тормозной шланг с суппортом, понадобиться специальный болт-штуцер. Родной болт от ВАЗ-2101 не подойдет, у него крупная резьба, а в данном случае для суппортов от Nissan’а нужен болт с очень мелкой резьбой, благо при покупке суппорта он там уже был. Если у Вас нет такого болта, Вам понадобится помощь токаря, нужно будет выточить переходник. Его так же можно найти в магазинах или местном авторынке.
Различия болтов показаны на фото ниже…

zdt_niva_13

Не забудьте, что при закручивании этих болтов необходимо использовать одноразовые медные уплотнительные шайбы. Повторное использование этих шайб – не допускается!

Трос ручника изготавливается на основе штатного. Для этого берется стандартный трос стояночного тормоза автомобиля НИВА.
С него сбиваются пластины крепящие его к щитку барабанного тормоза, а пружина укорачивается как минимум на половину!
На рабочую зону надеваем пыльник, он идеально подходит от троса сцепления а/м Москвич-2141.

zdt_niva_15

После этого трос легко зацепляется за крючок механического привода стояночного тормоза на суппорте. Это соединение нужно смазать небольшим количеством смазки «Литол-24». Сам трос фиксируется на специальном ушке закрепленном на суппорте.
Далее вся конструкция собирается, и ставиться на машину.

zdt_niva_16

Вам понадобится кое-какое время, что бы заново настроить «колдун» (регулятор давления задних тормозов), т.к. дисковые тормоза имеют большую эффективность торможения. К тому же эту процедуру придется повторить после 300-500 км. пробега, когда притрутся колодки!

zdt_niva_17

В результате эта “переделка” позволяет решить проблему с закисанием задних рабочих цилиндров. Улучшает эффективность торможения. Облегчает процесс замены колодок и повышает эффективность работы ручного тормоза!

Автор идеи и инсталяции: Артур Тевс (aka Fast)
