Часть-11 «Климат-контроль и панель приборов»

Как уже говорилось ранее, было решено установить на этом автомобиле климат-контроль на базе системы от ВАЗ-2110. И заодно модернизировать отопитель.

Проект: Заново рождённый! Восстановление ВАЗ-21213

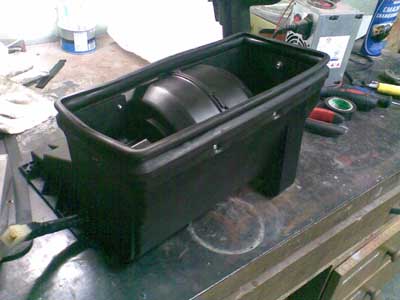

Вот такой у нас получился модернизированный воздухозаборник! В него вмонтирован вентилятор — «улитка» от ВАЗ-2108/09 (взамен штатного).

niva_fast_159_101

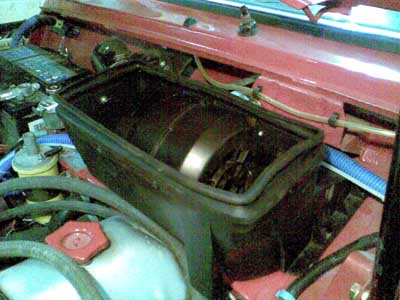

Печка в сборе на своем месте!

niva_fast_160_113

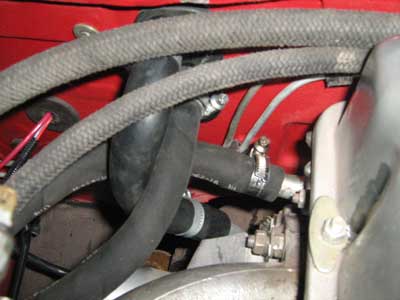

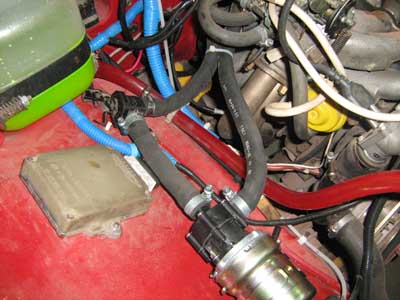

с ГБЦ тосол идет на кран печки (установленный под капотом), далее на эл.помпу, затем на сам радиатор отопителя и обратно в двигатель…

niva_fast_163_156

niva_fast_162_105

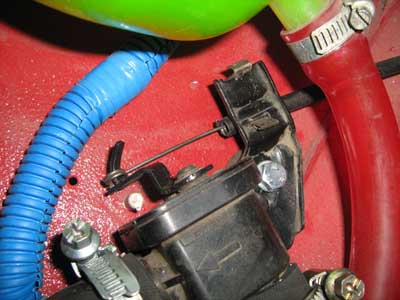

Кран печки взяли от Тойоты. Он управляется через тросик от электро-механического привода, подключенного к блоку управления климат-контролем.

niva_fast_164_998

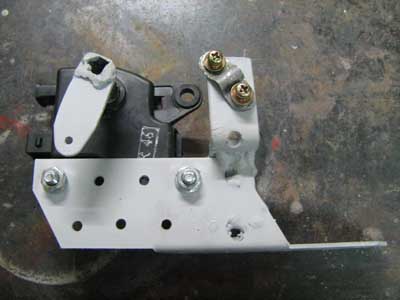

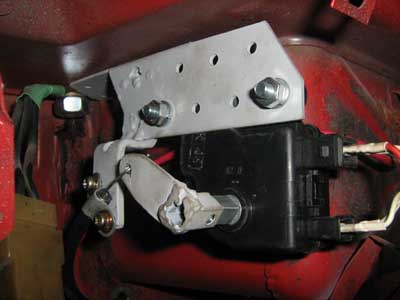

Электро-механический привод для данной системы был собран на основе ВАЗовского (2110) блока управления заслонкой…

niva_fast_165_211

и разместился он в салоне за «бардачком», рядом с аккумуляторным блоком…

niva_fast_166_936

В салоне установлен воздухораспределитель. Обратите внимание, выход на центральные сопла — заглушен!

niva_fast_169_270

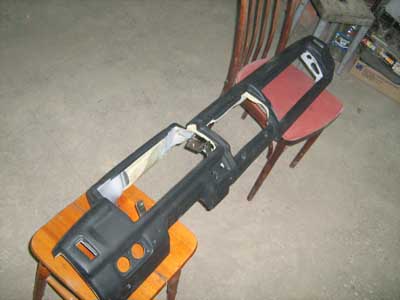

Подготавливаем новую «торпеду» к установке…

niva_fast_170_389

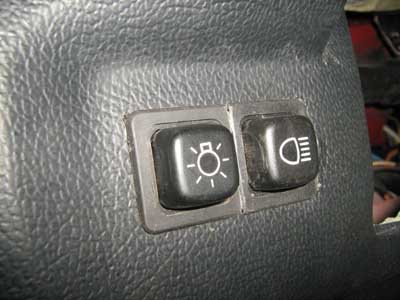

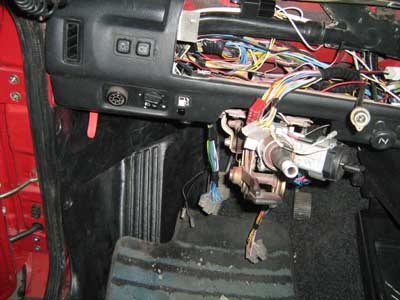

Клавиши включения «габаритов» и фар установлены слева от руля.

niva_fast_171_186

Рядом с ручкой управления гидрокорректором фар — кнопки отпирания замка багажника и лючка бензобака…

niva_fast_172_177

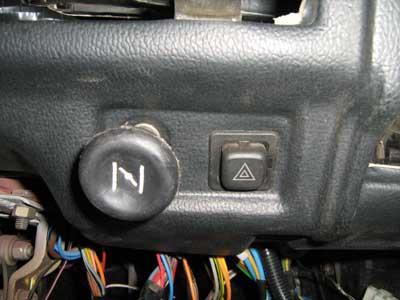

Клавиша «аварийной сигнализации» установлена справа от руля, возле рукоятки управления воздушной заслонкой карбюратора.

niva_fast_173_142

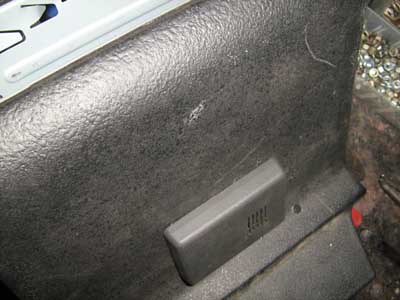

В нижней части «бороды» устанавливаем датчик температуры для системы климат-контроля.

niva_fast_174_786

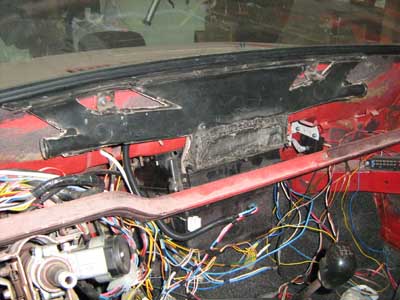

Собираем панель и подключаем всю оставшуюся электрику…

niva_fast_175_410

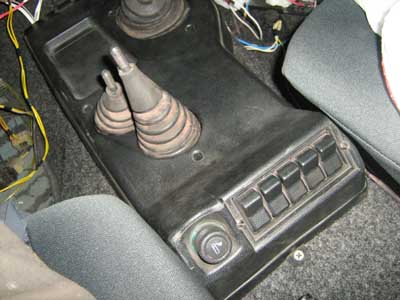

Устанавливаем «туннель» с блоком дополнительных переключателей. Пока туда входит выключатели: подогрева сидений, громкоговорителя и переключатель сигнала (со штатного на пневматический)…

niva_fast_176_606

Панель почти собрана, осталось поставить кожух рулевой колонки.

niva_fast_177_279

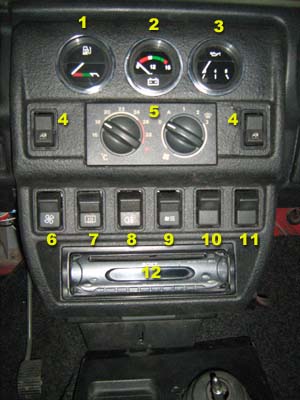

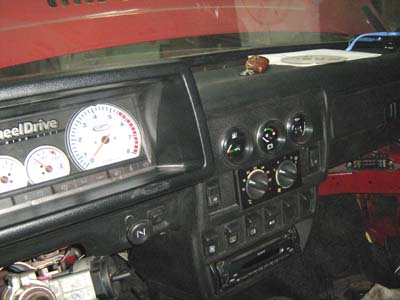

Вот так выглядит центральная консоль:

niva_fast_178_215

Краткое описание приборов на центральной консоли:

1 — Индикатор расхода топлива (эконометр).
2 — Вольтметр.
3 — Индикатор давления масла.
4 — Клавиши управления левым и правым стеклоподъемником.
5 — Блок управления отопителем (температура и скорость вращения вентилятора) + режим климат-контроля.
6 — Принудительное включение вентилятора охлаждения радиатора двигателя (два режима, на автоматическое включение не влияют).
7 — Обогрев заднего стекла.
8 — Противотуманные фары (передние + задние, включаются вместе).
9 — Включение дополнительной эл.помпы для улучшения работы отопителя.
10 и 11 — [пока резерв]
12 — CD-магнитола



читайте продолжение в следующей статье...
