Схема подключения двух и более электростеклоподъемников

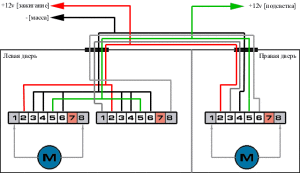

Здесь приведен пример подключения электростеклоподъемников, с реализацией идеи управления всеми стеклоподъемниками с двери водителя. Т.е на всех дверях находится по одной кнопке, а на двери водителя — 2 (или 4). В нашем случае машина имеет только передние ЭСП.
Не смотря на то, что пример приводится для системы управления двумя ЭСП, в случае установки большего количества ЭСП — принцип останется тот же…

Пример приведен с использованием стандартных ВАЗ’овских кнопок ЭСП (от ВАЗ-2110).

two_esp_buttons

Распределение контактов на данном типе клавиш:
1 и 8 — на привод ЭСП
2 — плюс (от зажигания)
3, 4, 6 — масса
5 — плюс (от габаритов)
7 — не используется!

esp_vaz_button
